Centrale Électrique de Balcon avec Stockage : quels câbles sont nécessaires ?
Vous avez donc opté pour une centrale électrique pour balcon avec stockage et vous souhaitez maintenant passer aux étapes suivantes de l’installation. Mais une question se pose : quels câbles sont nécessaires ?
Il est tout à fait compréhensible que vous vous posiez cette question, car les câbles adaptés sont essentiels pour l’efficacité et la sécurité de votre système. Si vous ne savez pas exactement quels câbles vous avez besoin et quel rôle ils jouent, vous êtes au bon endroit. Dans cet article, je vais vous expliquer en détail quels câbles sont nécessaires pour une centrale électrique pour balcon avec stockage, comment les choisir correctement et ce à quoi vous devez faire attention lors de l’installation.
Nous verrons également pourquoi Indevolt BK1600 est un choix particulièrement judicieux pour votre centrale électrique de balcon et comment il facilite le processus d’installation grâce à une gestion propre des câbles et d’autres fonctionnalités intelligentes.
Principes de base : pourquoi est-il important d’utiliser les bons câbles ?
Avant d’entrer dans les détails, clarifions brièvement pourquoi il est si important de choisir les bons câbles. Dans une centrale électrique de balcon avec stockage, l’électricité provenant des panneaux solaires est acheminée vers le réseau domestique via un onduleur et une batterie. Différents types de courant (tels que le courant continu (CC) et le courant alternatif (CA)) nécessitent différents types de câbles. La qualité et la section des câbles influencent non seulement l’efficacité du système, mais aussi la sécurité.
Mais qu’est-ce que cela signifie concrètement pour vous ? C’est très simple : avec les câbles adaptés, vous pouvez minimiser les pertes d’énergie, réduire les coûts et éviter les risques pour la sécurité.
Quels câbles sont nécessaires pour une centrale électrique de balcon avec stockage ?
L’installation d’une centrale électrique de balcon avec stockage nécessite différents types de câbles, qui varient en fonction de leur fonction et du type de courant. Voici un aperçu des principaux câbles dont vous aurez besoin pour votre système :
1. Câbles solaires (CC)
La connexion entre les modules solaires et l’onduleur s’effectue à l’aide de câbles solaires spécialement conçus pour le transport de courant continu (CC). Ces câbles sont particulièrement robustes, car ils sont souvent posés à l’extérieur et doivent résister aux rayons UV et aux conditions météorologiques extrêmes.
À quoi devez-vous faire attention ?
- Résistance aux intempéries : veillez à ce que le câble soit résistant aux UV et adapté à une utilisation en extérieur.
- Section : une section de câble plus grande (par exemple 4 mm²) réduit la perte de tension et assure un transfert d’énergie plus efficace.
- Connecteurs : les câbles solaires utilisent généralement des connecteurs MC4, qui permettent une connexion simple et sûre.
2. Câbles à courant alternatif (CA)
Une fois que le courant continu a été converti en courant alternatif par l’onduleur, celui-ci est injecté dans le réseau domestique via des câbles à courant alternatif. Ces câbles doivent être conformes aux exigences des réglementations locales en matière d’installations électriques et sont généralement conçus pour une utilisation en intérieur.
À quoi devez-vous faire attention ?
- Capacité de puissance : le câble doit être conçu pour la puissance maximale de votre onduleur. Pour les petits systèmes, un câble standard de 230 V suffit souvent, mais si vous souhaitez utiliser plusieurs appareils en même temps, vous devez vous assurer que le câble a une section suffisante (par exemple 2,5 mm² ou plus).
- Classe de protection : veillez à ce que le câble offre la protection nécessaire contre les surcharges électriques. Cela inclut également la protection adéquate des circuits électriques.
3. Câbles de batterie
Une centrale électrique de balcon avec stockage nécessite des câbles de batterie pour transporter le courant de la batterie vers l’onduleur. Ces câbles doivent être suffisamment résistants pour supporter le flux de courant élevé généré lors du chargement et du déchargement de la batterie.
À quoi faut-il faire attention ?
- Épaisseur du câble : comme les batteries fonctionnent souvent avec des courants élevés, les câbles de batterie doivent être suffisamment épais (par exemple 10 mm² ou plus) pour éviter toute surchauffe et minimiser les pertes de tension.
- Isolation : les câbles de batterie doivent être bien isolés, car ils sont souvent posés dans des espaces confinés où ils peuvent entrer en contact avec d’autres appareils.
4. Câbles de données et communication
Les centrales électriques modernes pour balcons avec stockage, telles que l’Indevolt BK1600, offrent souvent la possibilité de les surveiller et de les contrôler via un smartphone ou un ordinateur. Pour cela, tu as besoin d’un câble de données ou d’une connexion sans fil (par exemple 4G ou Wi-Fi) pour connecter le système à ton réseau.
À quoi devez-vous faire attention ?
- Transfert de données : si votre système ne dispose pas d’une connexion sans fil, vous aurez besoin de câbles Ethernet pour le transfert de données. Ces câbles doivent être au moins de catégorie Cat6 afin de garantir une connexion rapide et fiable.
- Pérennité : l’Indevolt BK1600 prend en charge la communication 4G, ce qui vous permet de maintenir une connexion stable même sans Wi-Fi.
Une gestion propre des câbles avec l’Indevolt BK1600
L’un des principaux problèmes lors de l’installation de systèmes solaires est souvent la gestion des câbles. Personne ne souhaite avoir un enchevêtrement de câbles qui, en plus d’être inesthétique, peut également présenter des risques pour la sécurité. C’est là qu’intervient l’Indevolt BK1600 qui, grâce à sa conception intelligente et à ses solutions bien pensées, permet une gestion propre et simple des câbles.
1. Câble PV 4 en 1 : câblage propre et simple
L’Indevolt BK1600 utilise un câble PV 4 en 1 qui simplifie considérablement le câblage et le rend plus propre. Au lieu de poser plusieurs câbles à travers le balcon ou dans votre maison, ce câble regroupe les connexions les plus importantes en un seul brin. Cela rend non seulement l’installation plus rapide et plus facile, mais garantit également un aspect ordonné.
Avantages du câble PV 4 en 1 :
- Moins d’enchevêtrements de câbles : le regroupement de plusieurs câbles en un seul réduit le câblage au minimum.
- Installation plus simple : moins de câbles signifie moins de sources d’erreurs et une installation plus rapide.
- Fonctionnement plus sûr : la réduction du nombre de câbles diminue le risque de rupture ou de court-circuit.
2. Prise en charge du couplage CC et CA
L’Indevolt BK1600 prend en charge à la fois le couplage CC et CA, ce qui signifie que vous pouvez décider en toute flexibilité de la manière dont vous souhaitez configurer les connexions câblées dans votre système. Cela facilite l’intégration de votre centrale électrique de balcon dans des installations solaires existantes ou nouvelles et simplifie l’installation.
Quels câbles sont nécessaires pour l’installation de l’Indevolt BK1600 ?
Voyons maintenant plus en détail quels câbles vous avez besoin spécifiquement pour l’installation de l’Indevolt BK1600. Il s’agit d’un système particulièrement efficace et convivial, conçu pour une installation facile et des performances élevées.
| Type de câble | Utilisation | Section recommandée | Particularités |
|---|---|---|---|
| Câble solaire (CC) | Connexion entre les modules solaires et l’onduleur | 4 mm² ou plus | Résistant aux UV, résistant aux intempéries, connecteurs MC4 |
| Câble de courant alternatif (CA) | Connexion entre l’onduleur et le réseau domestique | 2,5 mm² ou plus | Doit correspondre aux réglementations locales d’installation électrique |
| Câble de batterie | Connexion entre la batterie et l’onduleur/PCS | 10 mm² ou plus | Bien isolé, épais suffisamment pour de forts courants |

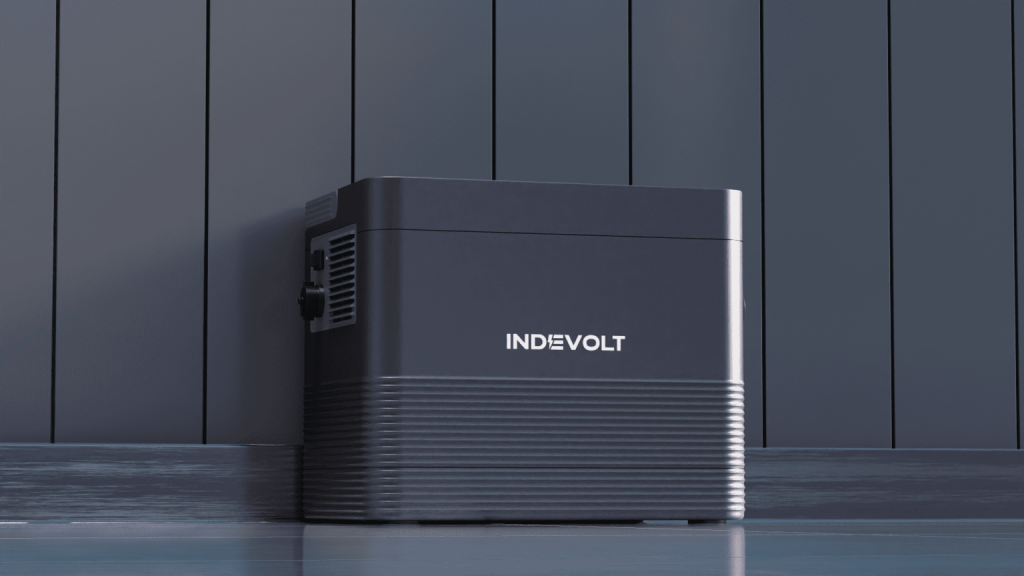

Pourquoi l’Indevolt BK1600 est idéal pour une centrale électrique de balcon avec stockage
L’Indevolt BK1600 offre non seulement des solutions innovantes pour le stockage d’électricité, mais facilite également l’ensemble du câblage et de l’installation. Voici quelques-unes des principales raisons pour lesquelles ce système est parfait pour votre centrale électrique de balcon :
1. Onduleur bidirectionnel
L’onduleur bidirectionnel de l’Indevolt BK1600 permet à la fois de charger et de décharger la batterie. Vous pouvez donc non seulement alimenter la batterie à partir du panneau solaire, mais aussi réinjecter l’énergie stockée dans le réseau ou l’utiliser pour vos appareils ménagers.
2. Mode Smart Self-Consumption
Grâce au mode Smart Self-Consumption, l’Indevolt BK1600 optimise automatiquement votre autoconsommation. Cela signifie que vous utilisez l’électricité produite de la manière la plus efficace possible, sans avoir besoin d’appareils supplémentaires ou de réglages compliqués.
3. Optimisation assistée par IA
L’Indevolt BK1600 utilise des algorithmes intelligents pour optimiser votre consommation d’énergie. L’optimisation assistée par IA vous aide à réduire vos coûts énergétiques tout en maximisant votre production d’électricité verte. Cela signifie que le système décide de manière autonome du moment le plus opportun pour charger la batterie ou consommer l’électricité.
4. Rendement de conversion élevé
Avec un rendement de conversion supérieur à 98 %, l’Indevolt BK1600 vous permet d’utiliser la quasi-totalité de l’électricité produite. Cela réduit les pertes d’énergie et augmente les performances globales de votre système.
5. Puissance hors réseau
Une autre caractéristique remarquable de l’Indevolt BK1600 est sa puissance hors réseau de 1200 W. Cela signifie que même en cas de panne de courant ou en mode îloté, vous pouvez faire fonctionner des appareils puissants sans surcharger le système.
Comment installer les câbles pour votre centrale électrique de balcon avec stockage ?
L’installation d’une centrale électrique de balcon avec stockage nécessite un peu de planification, mais avec les bonnes instructions et les bons câbles, c’est plus facile que vous ne le pensez. Voici les étapes de base à suivre :
1. Planification du cheminement des câbles
Avant de commencer l’installation, réfléchissez à l’emplacement des câbles. Veillez à ce qu’ils soient aussi courts que possible afin de minimiser les pertes de tension et à ce qu’ils soient posés de manière sûre afin d’éviter tout dommage.
2. Pose des câbles solaires
Les câbles solaires relient les modules solaires à l’onduleur. Veillez à ce que les câbles soient résistants aux intempéries et qu’ils n’entrent pas en contact avec des arêtes vives ou des objets pointus qui pourraient les endommager.
3. Raccordement de l’onduleur
L’onduleur est raccordé au réseau électrique de votre maison à l’aide de câbles à courant alternatif. Il est important de respecter les réglementations locales et de s’assurer que les câbles sont suffisamment dimensionnés.
4. Connexion à la batterie
Les câbles de batterie relient la batterie à l’onduleur. Veillez à ce que les câbles soient suffisamment épais pour transporter les courants élevés en toute sécurité et qu’ils soient bien isolés afin d’éviter toute surchauffe et tout court-circuit.
FAQ : questions fréquentes sur les câbles utilisés dans les centrales électriques de balcon avec stockage
1. Puis-je utiliser des câbles électriques normaux pour ma centrale électrique de balcon ?
Non, les câbles électriques normaux ne sont pas adaptés à une utilisation en extérieur ou au transport de courant continu. Vous devez toujours utiliser des câbles solaires spéciaux, résistants aux intempéries et conçus pour le courant continu.
2. Quelle doit être l’épaisseur des câbles ?
L’épaisseur des câbles dépend de la puissance de votre système. Pour les câbles solaires, une section d’au moins 4 mm² est généralement recommandée, tandis que les câbles de batterie doivent avoir une section pouvant atteindre 10 mm² ou plus, en fonction du flux de courant.
3. Puis-je poser les câbles moi-même ou dois-je faire appel à un électricien ?
Dans de nombreux cas, vous pouvez réaliser vous-même le câblage d’une centrale électrique de balcon avec stockage, en particulier si vous avez déjà de l’expérience dans le domaine des installations électriques. Cependant, vous devez toujours faire appel à un électricien pour le raccordement au réseau domestique afin de vous assurer que toutes les normes de sécurité sont respectées.
4. Que se passe-t-il si les câbles sont trop longs ?
Des câbles trop longs peuvent entraîner des pertes de tension, ce qui nuit à l’efficacité de votre système. Veillez à ce que les câbles soient aussi courts que possible afin de minimiser ces pertes.
5. Les câbles de l’Indevolt BK1600 sont-ils faciles à installer ?
Oui, l’Indevolt BK1600 offre une gestion des câbles conviviale qui simplifie considérablement l’installation. Grâce au câble PV 4 en 1 et à la prise en charge du couplage CC et CA, le câblage est rapide et propre.
Conclusion : les câbles adaptés à votre centrale électrique de balcon avec stockage
Le choix des câbles adaptés est déterminant pour l’efficacité et la sécurité de votre centrale électrique de balcon avec stockage. Avec les câbles solaires, les câbles à courant alternatif et les câbles de batterie adaptés, vous garantissez le fonctionnement optimal de votre système et pouvez profiter à long terme d’une énergie propre et économique.
Indevolt BK1600 vous offre non seulement une solution de stockage intelligente et efficace, mais facilite également l’installation grâce à des fonctionnalités de gestion des câbles bien pensées. Vous pouvez ainsi être sûr que votre centrale électrique pour balcon est non seulement puissante, mais aussi sûre et facile à installer.
